ABB 直流调速器维修DCS400ABB的直流调速器也叫变流器产品共有四个型号， DCS400/500/550/800。这四种直流调速器弱磁设置方法本文将做统一介绍
。

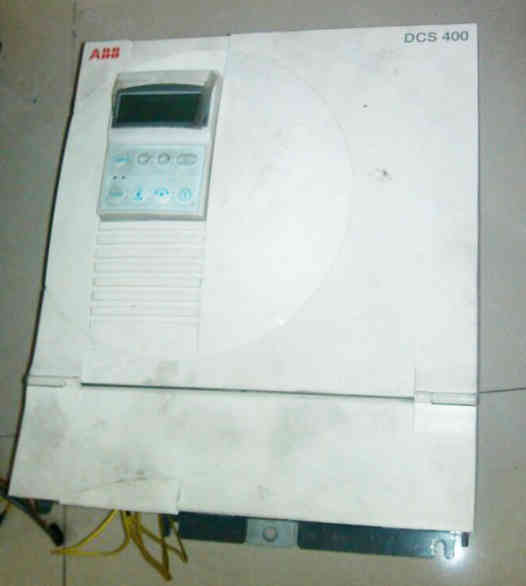

ABB DCS400全数字直流调速器弱磁设置方法
    ABB DCS400做为目前最老款的调速器
，也是全数字控制电路
，菜单结构简单易学
，操作方便

，说明书上有调试流程，进入到流程后有弱磁选项
，如果需要弱磁，按步骤设置即可。该直流调速器为自动弱磁控制器


，也就是说用户设置好最高速度和最小励磁电流后
，调速器是根据电机工况自动调整励磁电流
。
具体用到的参数有：1.05  Base Speed电机额定转速(见电机铭牌)，1.06 Max Speed电机最大转速(见电机铭牌)
，但是有些直流电动机没有标最高转速，我见过的超速运转觉的是300转的高压直流电机弱磁到1000转，1500/2000转的普通Z4直流电机弱磁到3000转
。其他更高速度的没遇到过
。当1.05 Base Speed = 1.06Max Speed时系统无弱磁
，当1.05 Base Speed < 1.06 Max Speed时直流调速器自动弱磁。
但是还要设置1.03 Field Cur Nom额定励磁电流，4.06  Field Low Trip励磁欠流跳闸值
，如果厂家能把这个菜单做成最小励磁电流就更容易理解了
。说明书的解释是:以额定励磁电流(1.03) 的百分比表示的励磁欠流跳闸值
。如果要进行弱磁或磁场加热，则该值要比缺省值低很多
。弱磁时，需要输入低于弱磁电流(参见电机铭牌)的值
。磁场加热时，此值必须低于参数 Field Heat Ref (4.10)的值。否则传动将会跳闸并报故障 Field Undercurrent (F12)。注意1.03是一个电流值，单位是安培，而4.06是一个百分比，以1.03乘以4.06得到最小励磁电流。
其他关于弱磁的资料：
· 再生模式及弱磁
如果希望DCS400运行在再生模式并包括弱磁，建议按以下顺序起动传动：
· 只有在零速时给出ON命令
· 在任何可能的时候给出RUN命令
原因

：如果给出ON和RUN命令进行带弱磁的再生，就可能由于励磁绕组的时间常数而引起励磁电流无法快速降低，将会造成电枢过压并烧毁熔断器。
· 再生模式中的软网络
软网络是直流技术中的一个特殊问题。如果电机的EMF值大于(主电源电压*1.35*0.866)
，那么熔断器和晶闸管都会损坏。为了尽量保护传动避免损坏，建议如下：
· 熔断器在直流侧
电枢电路中的半导体熔断器必须与直流电压相对应
，以确保出现故障时有足够的灭弧间隙
。一种解决方法是象电源侧使用的那样，串联两个熔断器
。
· 直流回路断路器
半导体熔断器只在“硬”网络中起到很好的保护作用；在“软”网络而且在电机回路中，保护作用就出现问题了
。在“软”网络中再生运行期间，必须考虑到增大的导电击穿的危险。在电机回路中，快速直流断路器提供了最优保护。
· 电网欠压的参数调整
将参数Net Underv Trip (1.10)的值设在0…5%范围内
，这就使传动对电网欠压更灵敏并尽可能早地将传动断电，这样能够避免烧毁熔断器和晶闸管

，但传动可能会经常
由于故障F9-主电源欠压而关断。只要参数Net Fail Time (1.11)的值不设置为0.0s

，就可以激活自动重新接通功能。
· 电枢电压的参数调整
减小参数Arm Volt Nom (1.02)的值以得到更多的安全距离。DCS400使用自动弱磁来达到满速，但在弱磁范围内会损失一些转矩.订购小电枢电压的直流电机如果在制订项目时就已经知道会出现“软网络”，那么选取小额定电枢电压的电机

。这是一种提前在EMF和“网络”之间设定更大的安全距离的预防措施。
